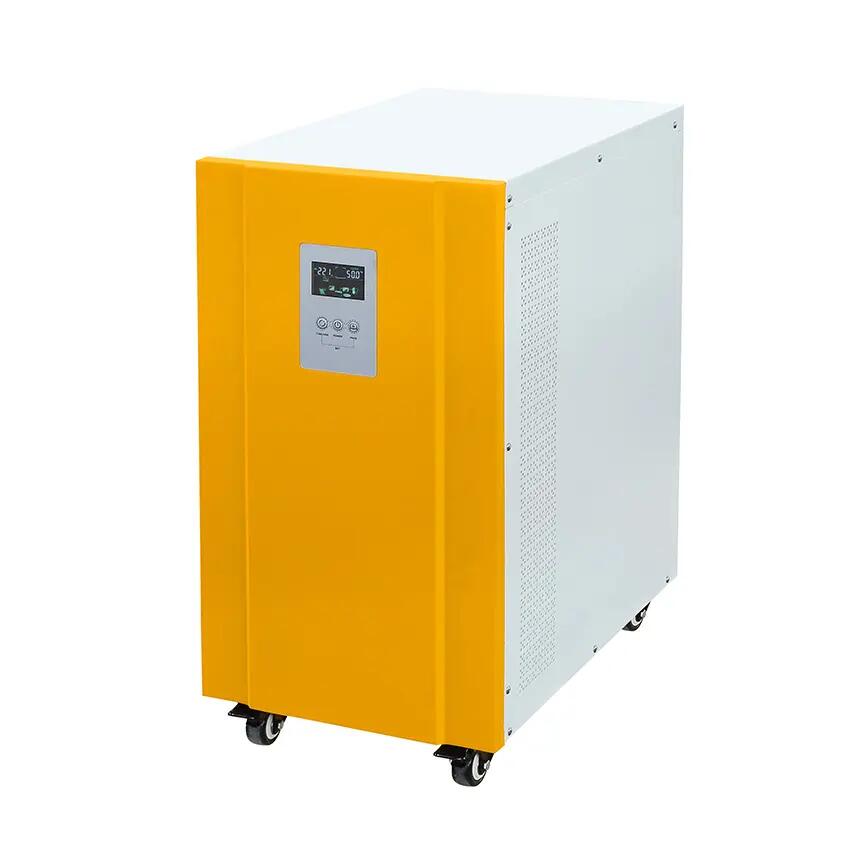

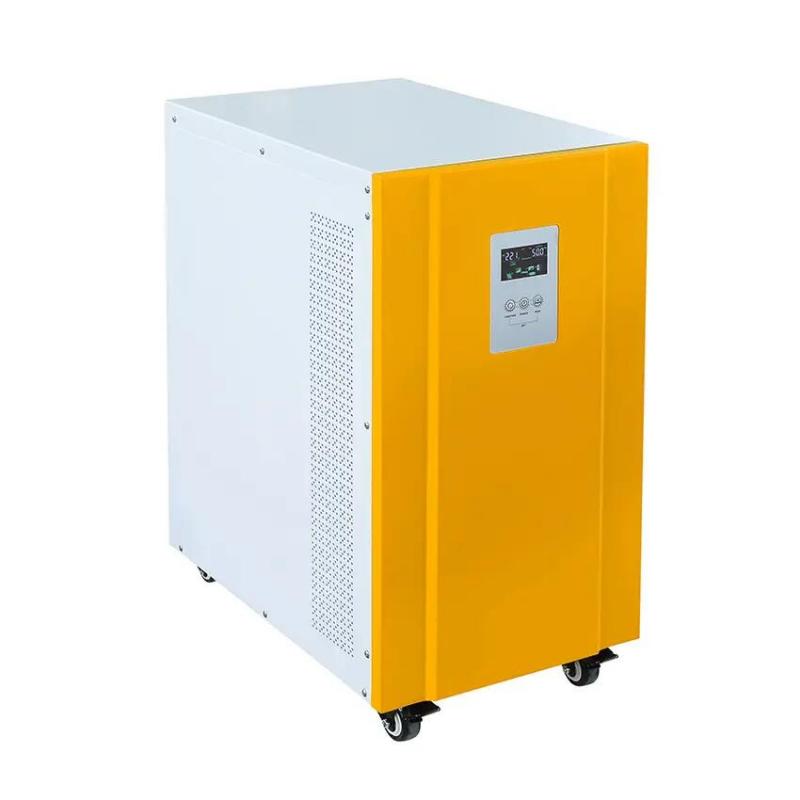

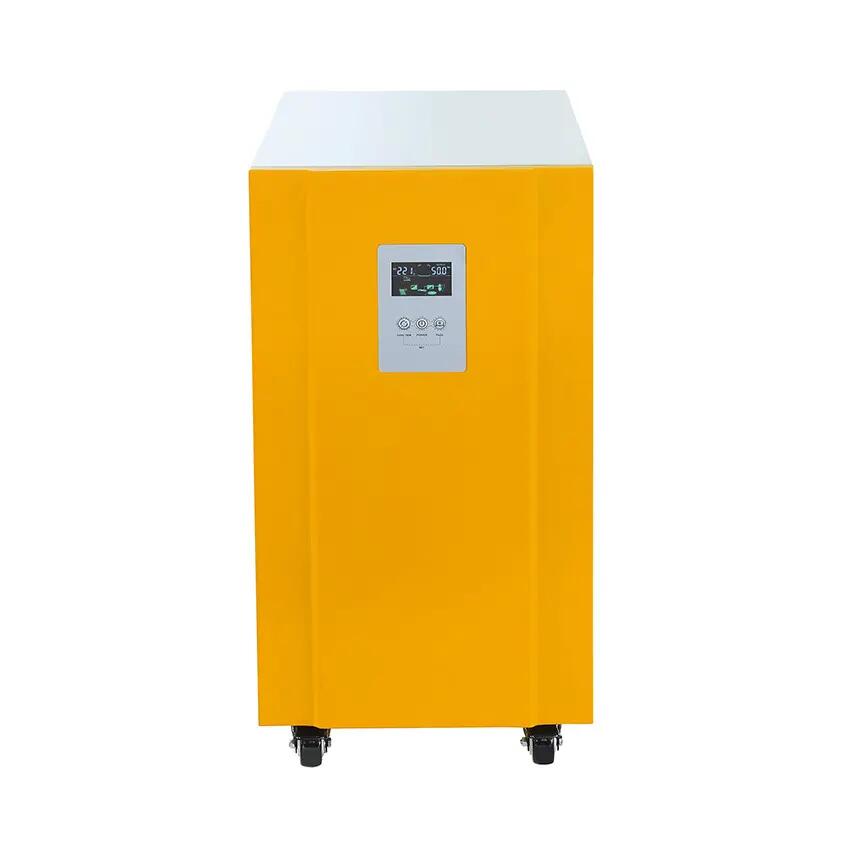

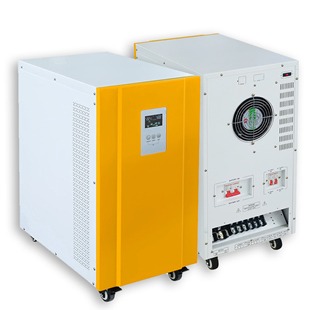

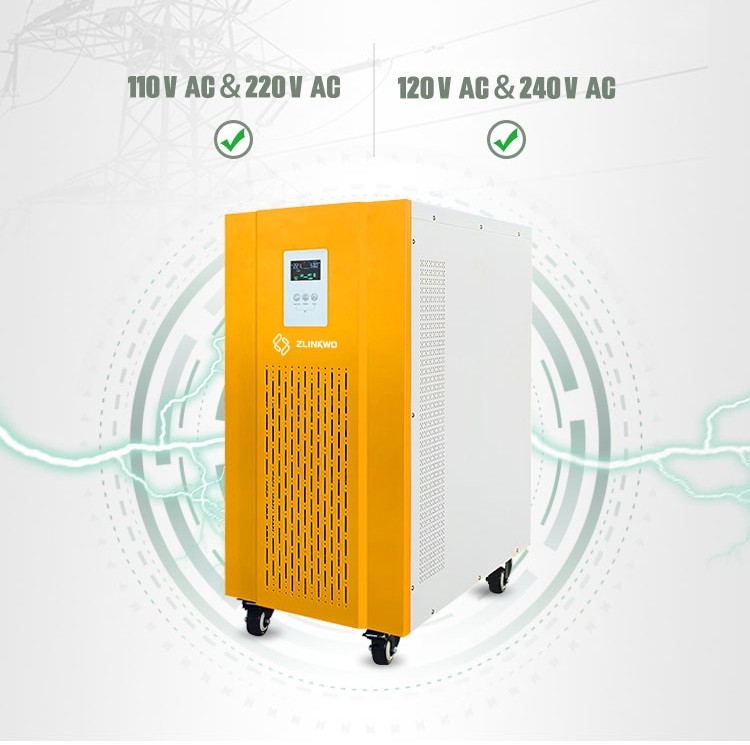

Zlinkwd Energy WD série Solar Inverter 8kw 10kw 12kw para Hybrid Solar Power System.
Suporta tensão de fase dividida de 110 V CA e 220 V CA ou 120 V CA e 240 V CA.

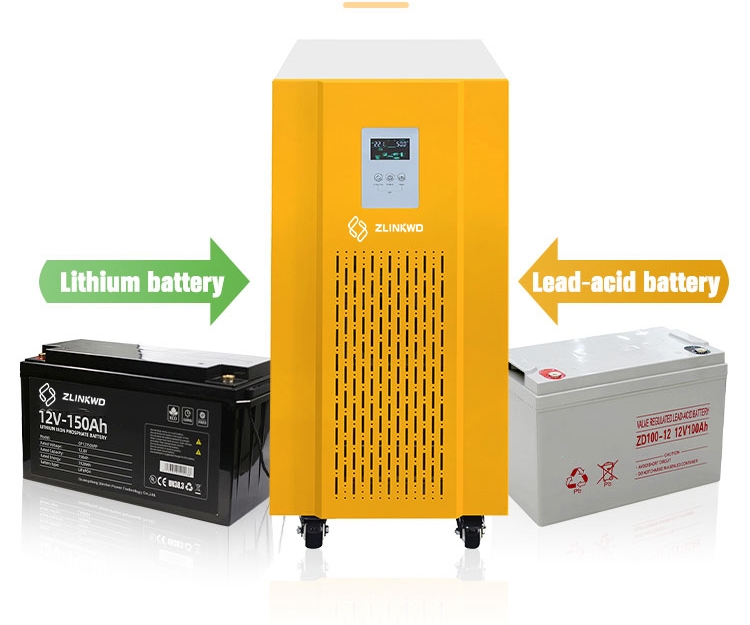

Compatível com baterias de chumbo-ácido e lítio para resolver o problema de estocagem pelos revendedores.
item número :
WD seriesOrdem (MOQ) :
5Pagamento :
T/T , PAYPAL , WESTERN UNIONOrigem do produto :
ChinaCor :
yellowPorto de embarque :
Xiamen, China(Mainland)Tempo de espera :
25
Característica do produto

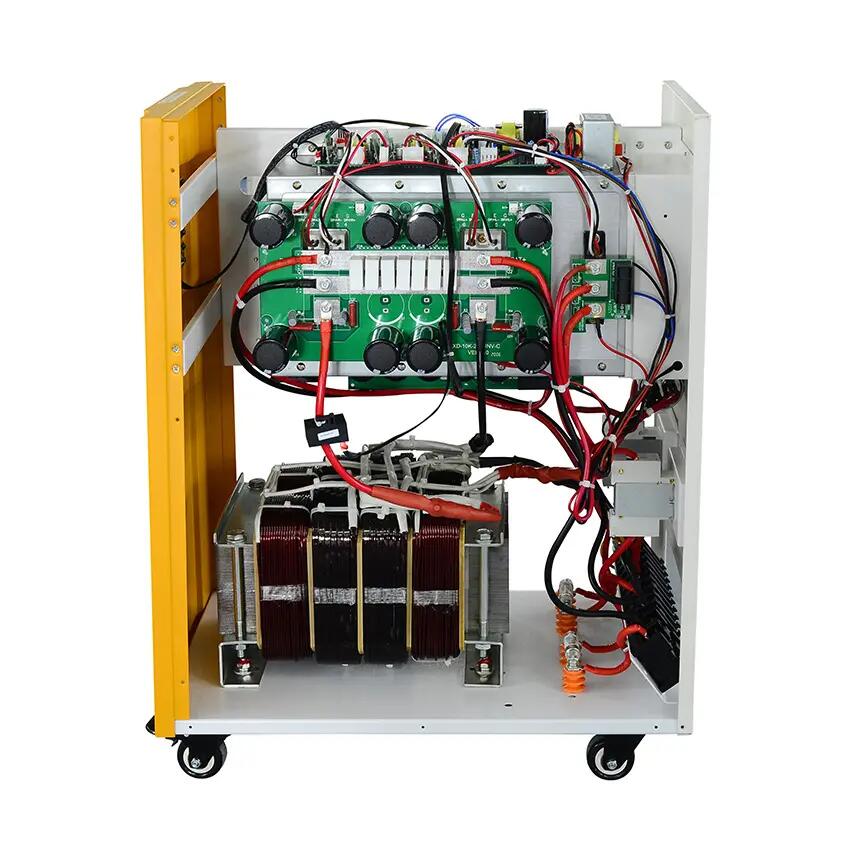

◆ Saída de onda senoidal pura ◇ Baixa perda do transformador toroidal de alta eficiência ◆ Visor de integração de LCD inteligente ◇ Corrente de carga AC 0-20A ajustável; configuração de capacidade da bateria mais flexível ◆ Três tipos de modos de trabalho ajustáveis: AC primeiro, DC primeiro, modo de economia de energia |  |
 | ◇ Função adaptativa de frequência, adapta-se a diferentes ambientes de rede ◆ Controlador PWM ou MPPT integrado opcional ◇ Função de consulta de código de falha adicionada, facilita o usuário a monitorar o estado da operação em tempo real ◆ Suporta gerador a diesel ou gasolina, adapta-se a qualquer situação difícil de eletricidade ◇ Porta de comunicação RS485/APP opcional |
Potência acima de 10 KW
Suporta tensão de fase dividida de 110 V CA e 220 V CA ou 120 V e 240 V CA
Compatível com baterias de chumbo-ácido e lítio para resolver o problema de estocagem pelos revendedores
A potência da série WD é de 700w~40kw
Entre em contato conosco para obter outras informações sobre watts e diagrama de fiação
Parâmetros do produto
| Especificação | ||||
| Modelo WD | 80248/96/192 | 10348/96/192 | 12396/192 | |
| -802 | -103 | -123 | ||
| Potência nominal | 8KW | 10KW | 12KW | |
| Potência de pico (20ms) | 24KVA | 30KVA | 36KVA | |
| Motor de Partida | 5HP | 7HP | 7HP | |
| Voltagem da bateria | 48/96/192VCC | 48/96V/192VCC | 96/192VCC | |
| Tamanho (L*L*Hmm) | 540 x 350 x 695 | |||
| Tamanho da Embalagem (C*L*Hmm) | 600*410*810 | |||
| N.W.(kg) | 66 | 70 | 77 | |
| G.W. (kg) | 77 | 81 | 88 | |
| Método de instalação | Torre | |||
| Entrada | Faixa de tensão de entrada CC | 10,5-15VDC (tensão de bateria única) | ||
| Faixa de Tensão de Entrada CA | 92VAC~128VAC(110VAC) / 102VAC~138VAC(120VAC) / 185VAC~255VAC(220VAC) / | |||
| 195VAC~265VAC(230VAC) / 205VAC~275VAC(240VAC) (8KW~40KW) | ||||
| Faixa de Frequência de Entrada CA | 45Hz~55Hz(50Hz)/ 55Hz~65Hz(60Hz) | |||
| Corrente máxima de carga CA | 0A~40A(Dependendo do modelo, a potência máxima de carregamento é 1/4 da potência nominal) | |||
| Método de carregamento CA | Três estágios (corrente constante, tensão constante, carga flutuante) | |||
| Saída | Eficiência (modo de bateria) | ≥85% | ||
| Tensão de saída (modo de bateria) | 110VAC±2% / 120VAC±2% / 220VAC±2% / 230VAC±2% / 240VAC±2% | |||
| Frequência de saída (modo de bateria) | 50Hz±0,5 ou 60Hz±0,5 | |||
| Onda de saída (modo de bateria) | Onda senoidal pura | |||
| Eficiência (Modo CA) | >99% | |||
| Tensão de saída (modo CA) | Siga a entrada | |||
| Frequência de Saída (Modo CA) | Rastreamento Automaticamente | |||
| Distorção da forma de onda de saída (modo de bateria) | ≤3% (carga linear) | |||
| Sem perda de carga (modo de bateria) | ≤1% de potência nominal | |||
| Sem perda de carga (modo AC) | ≤2% de potência nominal (o carregador não funciona no modo AC) | |||
| Sem perda de carga (modo de economia de energia) | ≤10W | |||
| Tipo de bateria (selecionável) | Bateria VRLA | Tensão de carga: 14,2 V; Tensão de flutuação: 13,8 V (tensão de bateria única) | ||
| Personalizar bateria | Parâmetros de carga e descarga de diferentes tipos de baterias podem ser personalizados de acordo com os requisitos do usuário | |||
| (os parâmetros de carga e descarga de diferentes tipos de baterias podem ser configurados através do painel de operação) | ||||
| Proteção | Alarme de subtensão da bateria | Padrão de fábrica: 11V (tensão de bateria única) | ||
| Proteção contra subtensão da bateria | Padrão de fábrica: 10,5 V (tensão de bateria única) | |||
| Alarme de sobretensão da bateria | Padrão de fábrica: 15V (tensão de bateria única) | |||
| Proteção contra sobretensão da bateria | Padrão de fábrica: 17V (tensão de bateria única) | |||
| Tensão de recuperação de sobretensão da bateria | Padrão de fábrica: 14,5 V (tensão de bateria única) | |||
| Proteção contra sobrecarga | Proteção automática (modo bateria), disjuntor ou seguro (modo CA) | |||
| Proteção contra curto-circuito na saída do inversor | Proteção automática (modo bateria), disjuntor ou seguro (modo CA) | |||
| Proteção de temperatura | >90°C (desligar a saída) | |||
| Alarme | A | Condição normal de trabalho, a campainha não tem som de alarme | ||
| B | Buzzer soa 4 vezes por segundo quando falha da bateria, anormalidade de tensão, proteção contra sobrecarga | |||
| C | Quando a máquina é ligada pela primeira vez, a campainha irá solicitar 5 quando a máquina estiver normal | |||
| Dentro do controlador solar | Modo de carregamento | PWM ou MPPT | ||
| (Opcional) | corrente de carga | PWM:(48V:120A;96V:50A/100A;192V/384V:50A / MPPT:(48V:100A/200A;96V:50A/100A;192V/384V:50A) | ||
| Faixa de tensão de entrada fotovoltaica | PWM: 60V-88V (sistema de 48V); 120V-176V(sistema 96V);240V-352V(sistema 192V) | |||
| MPPT: 60V-120V (sistema de 48V); 120V-240V(sistema 96V);240V-360V(sistema 192V) | ||||
| Tensão máxima de entrada PV (Voc) | PWM: 100V (sistema de 48V); 200 V (sistema de 96 V); 400 V (sistema de 192 V) | |||
| (Na temperatura mais baixa) | MPPT: 150 V (sistema de 48 V); 300 V (sistema de 96 V); 450 V (sistema de 192 V) | |||
| Potência máxima do arranjo fotovoltaico | Sistema de 48V: 6720W(PWM 120A)/5,6KW&11,2KW(MPPT 100A/200A); | |||
| Sistema de 96V: 5,6KW(50A)/11,2KW(100A);Sistema de 192V: 11,2KW(50A) | ||||
| Perda de espera | ≤3W | |||
| Máxima eficiência de conversão | >95% | |||
| Modo de trabalho | Bateria primeiro/CA primeiro/modo de economia de energia | |||
| Tempo de transferência | ≤4ms | |||
| Mostrar | LCD | |||
| Método térmico | Ventilador de refrigeração em controle inteligente | |||
| Comunicação (opcional) | RS485/APP (monitoramento WIFI ou monitoramento GPRS) | |||
| Ambiente | Temperatura de operação | -10℃~40℃ | ||
| Temperatura de armazenamento | -15℃~60℃ | |||
| Barulho | ≤55dB | |||
| Elevação | 2000m (mais do que desclassificação) | |||
| Umidade | 0%~95%, sem condensação | |||

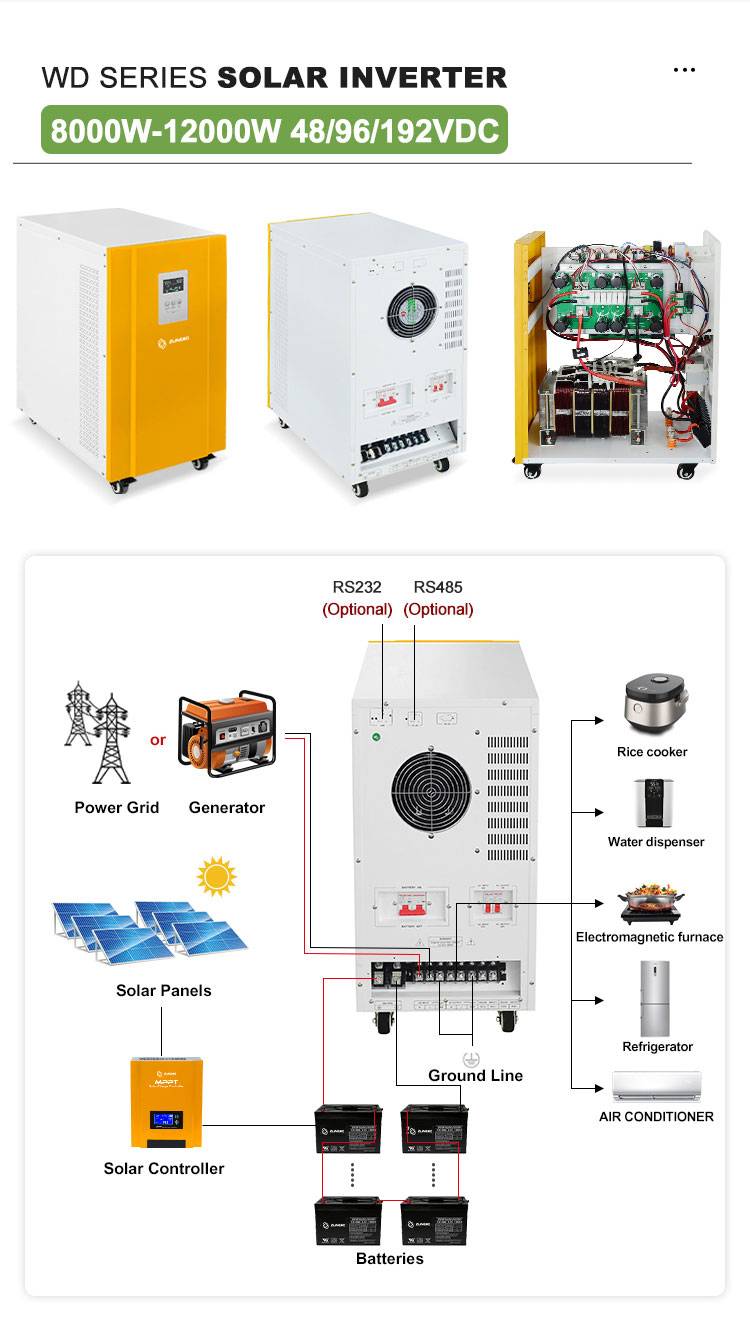

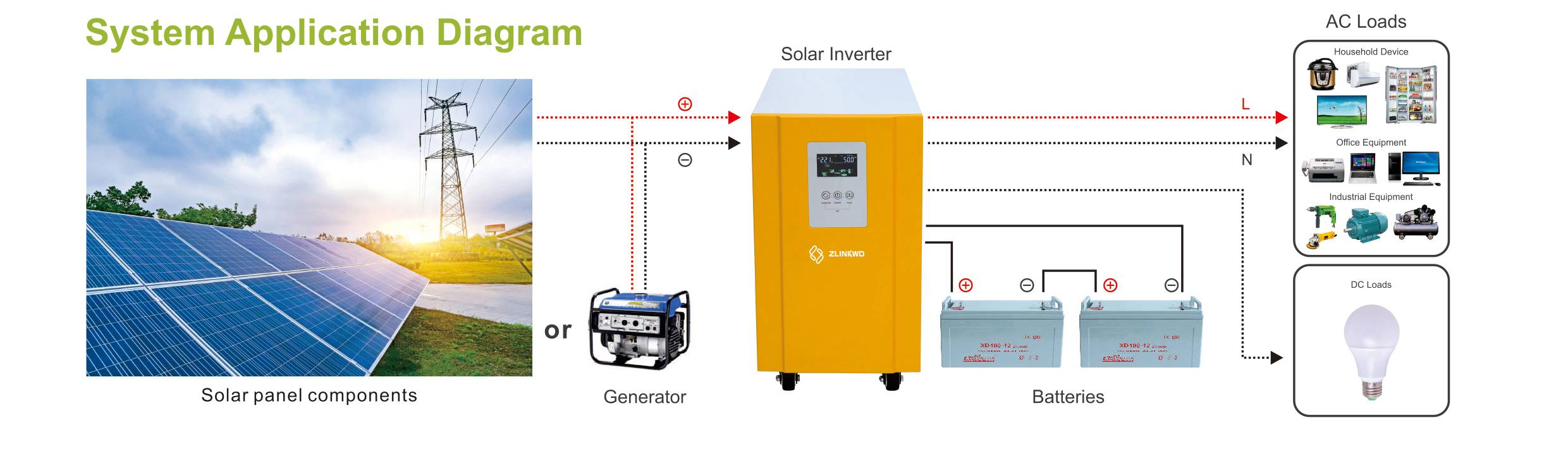

Diagrama de Aplicação
Cenários de Aplicação
1. Casas residenciais fora da rede
2. Energia reserva de emergência
3. Carregamento de veículos elétricos
4. Automação residencial inteligente
5. Aplicações comerciais e industriais
Perguntas frequentes
Q. Qual é o preço?
R: fornecemos preços razoáveis e recomendamos baterias adequadas para nossosclientes.
P. Posso pedir uma amostra?
R: sim, aceitamos pedidos de amostra para testar e verificar a qualidade.
Q. Posso imprimir meu logotipo nele?
R: sim, logotipo/adesivo/oem/odm bem-vindo
Q. Você aceita OEM/ODM?
A: Sim, está disponível. Temos um grupo OEM para projetar a caixa da bateria.
Q.Which certificados você tem?
A: Nós temos CE/ROHS/FCC/SGS/UN38.3/MSDS... etc.
P. Sua bateria pode ser conectada em série ou paralelo?
R: SIM, VOCÊ pode conectar até QUALQUER uma dessas baterias em paralelo. Para séries, sugerir dentro de 3 unidades.
Q. Qual é a sua forma de envio?
R: Sugerimos que a amostra e o pedido pequeno sejam enviados ao destino por meio de nosso parceiro de remessa, que possui um excelente serviço UPS/DHL/Fedex/TNT. Pedido grande a ser enviado por mar.
