item número :
ZL-WD Series 50/80/100Ordem (MOQ) :
10Pagamento :
T/T , PAYPAL , WESTERN UNIONOrigem do produto :
ChinaCor :
yellowPorto de embarque :
Xiamen, China(Mainland)Tempo de espera :
25
Características do produto

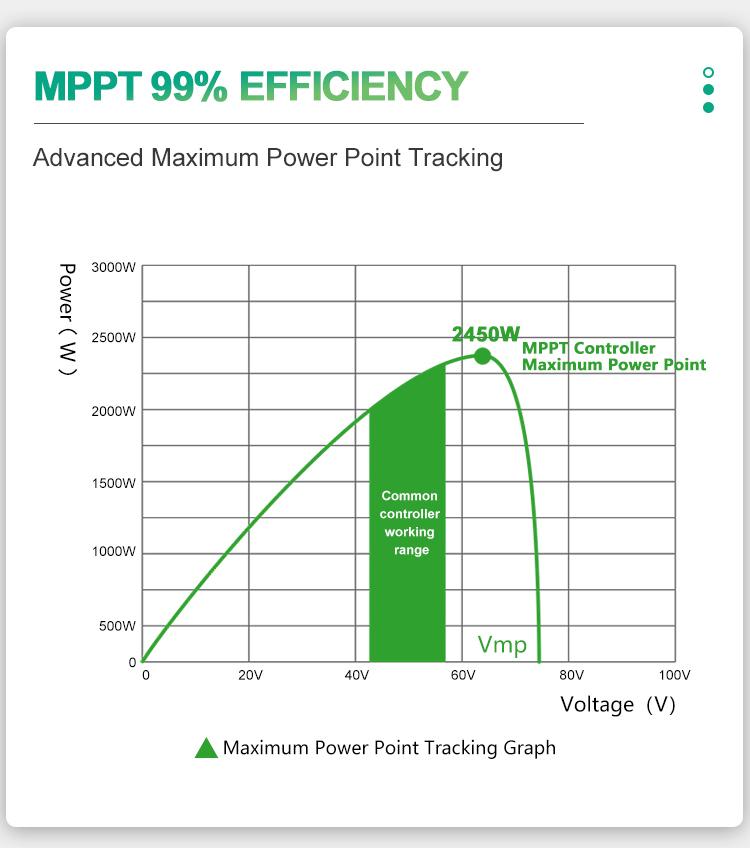

1. Rastreamento MPPT avançado, eficiência de rastreamento de 99%. Comparado com o PWM, a eficiência de geração aumenta perto de 20%.
2. Os dados fotovoltaicos do display LCD e o gráfico simulam o processo de geração de energia.
3. Vários modos de trabalho para adaptar diferentes ocasiões de trabalho.

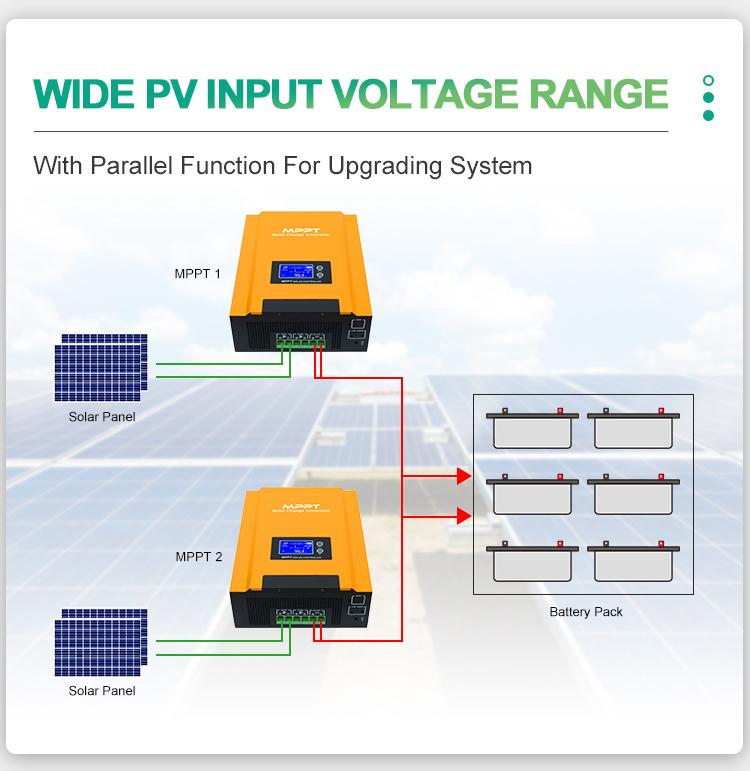

4. Ampla faixa de tensão de entrada fotovoltaica, conveniente para configuração do sistema.
5. Função inteligente de gerenciamento de bateria, prolonga a vida útil da bateria.

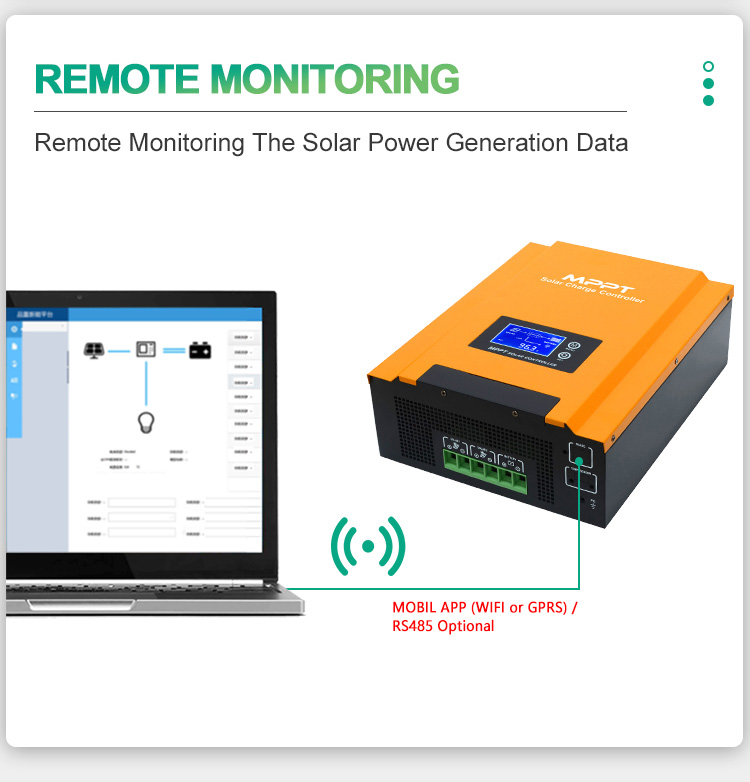

6. Porta de comunicação WIFI ou GPRS ou RS485 opcional.

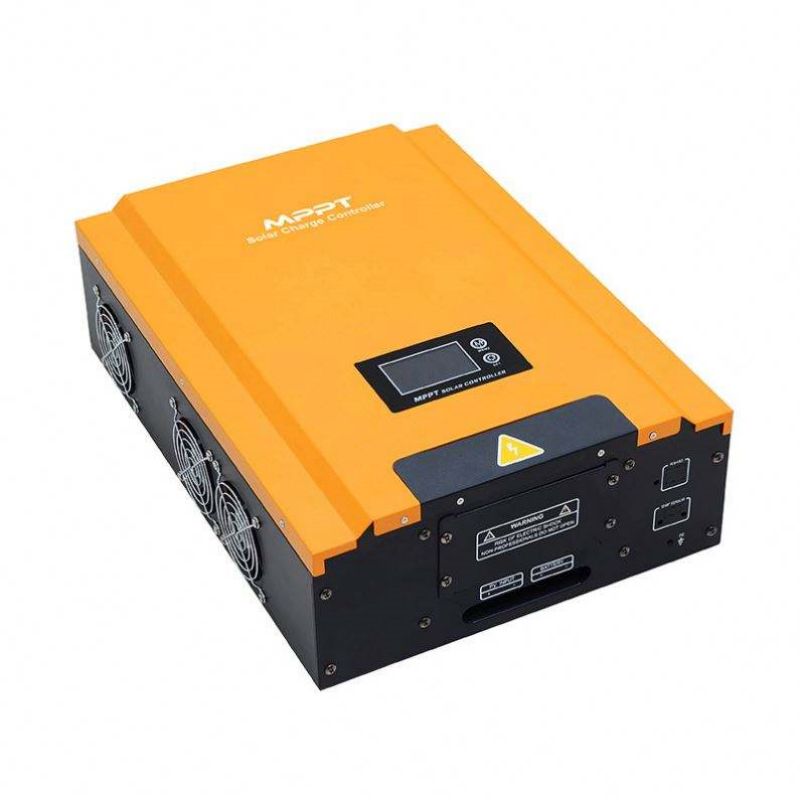

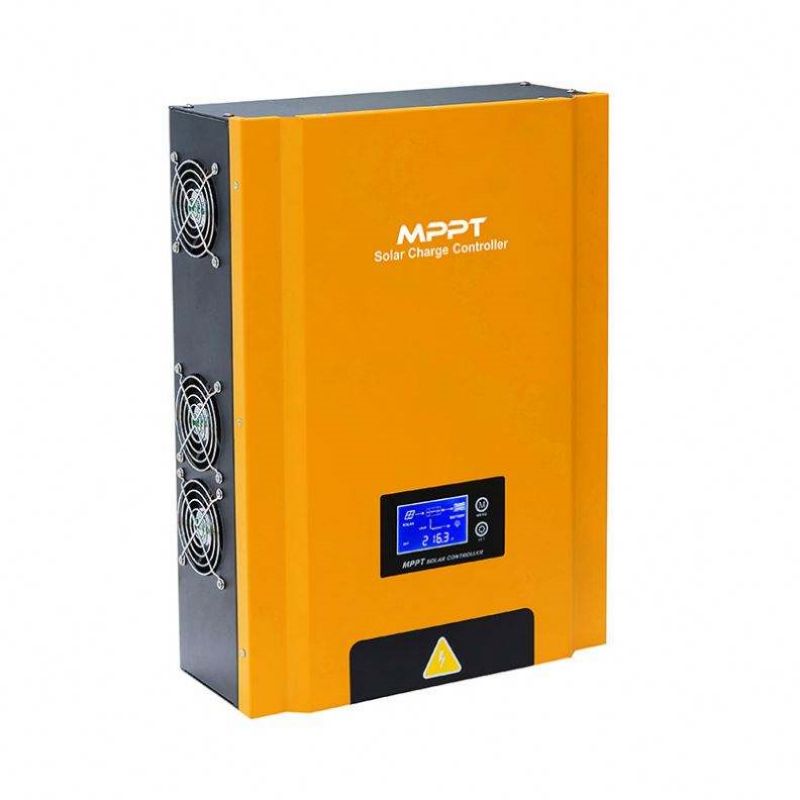

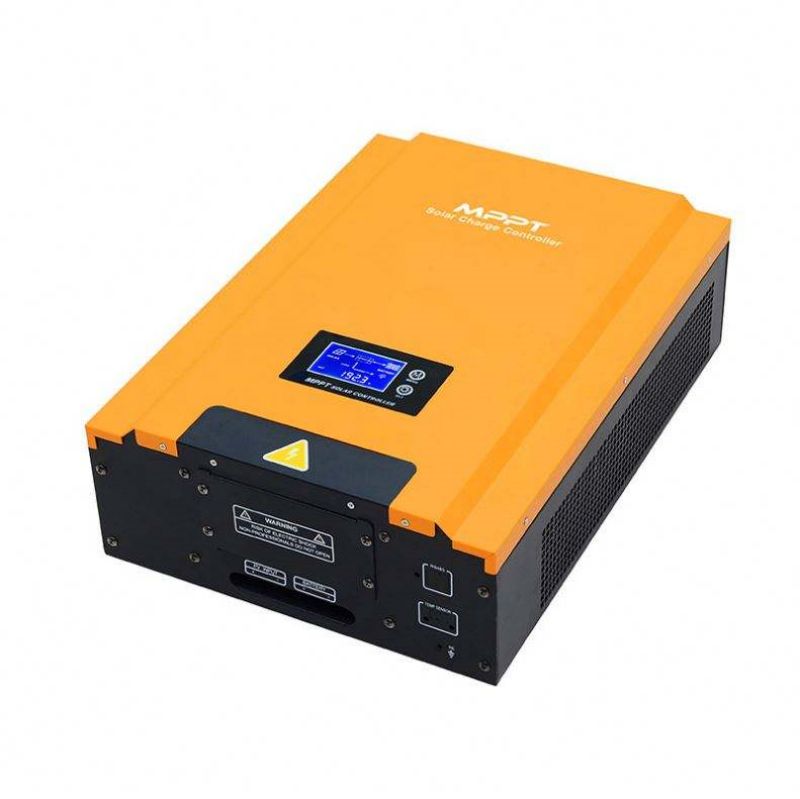

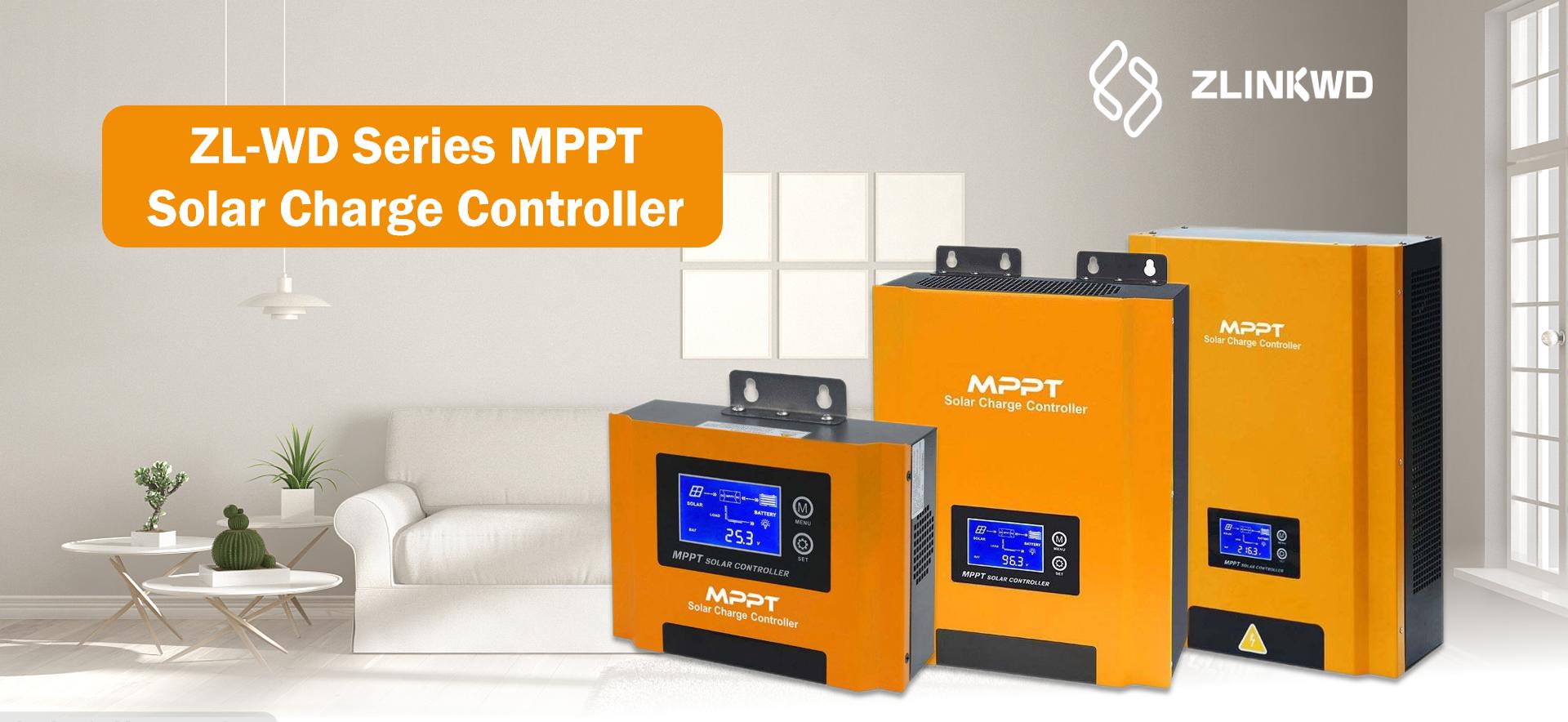

Exibição do produto

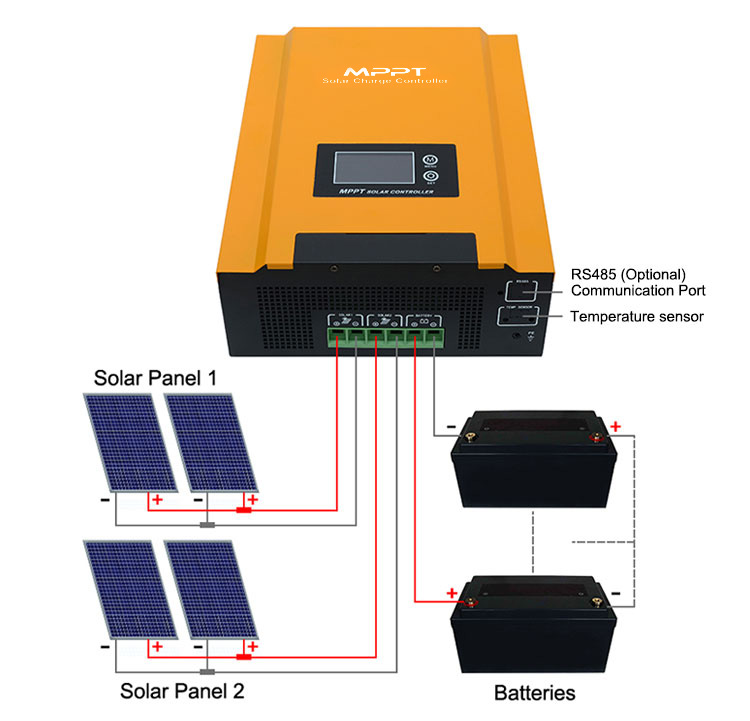

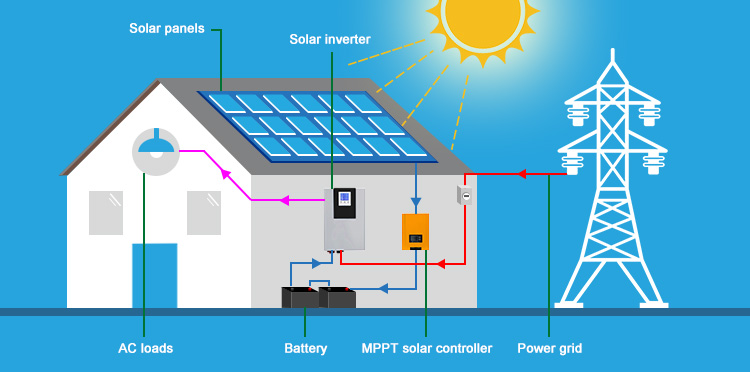

Como usar o controlador de carga MPPT
Parâmetros técnicos
| Modelo: série WD | 96/50 | 96/100 | 192/50, 216/50, 240/50, 384/50 | 192/100, 216/100, 240/100, 384/100 | ||
| -50 | -100 | -50 | -100 | |||
| Corrente nominal | 50A | 100A | 50A | 100A | ||
| Tensão nominal do sistema | 96 V | 96 V | 192V/216V/240V | 384 V | 192V/216V/240V | 384 V |
| Tensão máxima de entrada fotovoltaica (Voc) | 300 V (sistema 96 V) / 450 V (sistema 192 V/216 V)/500 V (sistema 240 V) / 800 V (sistema 384 V) | |||||
| (Na temperatura ambiente mais baixa) | ||||||
| Potência máxima do painel fotovoltaico | 5,6 kW | 5,6 kW*2 | 11,2 KW/12,6 KW/14 KW/22,4 KW | 11,2KW*2/12,6KW*2/14KW*2/22,4KW*2 | ||
| Faixa de tensão de rastreamento MPPT | 120V~240V(sistema 96V) / 240V/270V~360V(sistema 192V/216V)/ 300V~400V(sistema 240V) /480V~640V(sistema 384V) | |||||
| Número da rota MPPT | 1 | 2 | 1 | 2 | ||
| Faixa de tensão operacional recomendada | 120V-160V (sistema 96V); 240V-320V (sistema 192V); 270V-320V (sistema 216V); 300V-350V (sistema 240V); 480V-560V (sistema 384V) | |||||
| Tipo de Bateria | Bateria de chumbo-ácido (tipo de bateria com base nas especificações de carga do usuário) | |||||
| Tensão flutuante | 110,4 V (sistema 96 V)/220,8 V (sistema 192 V)/248,4 V (sistema 216 V)/276 V (sistema 240 V)/441,6 V (sistema 384 V) | |||||
| Tensão de carga | 113,6 V (sistema 96 V)/227,2 V (sistema 192 V)/255,6 V (sistema 216 V)/284 V (sistema 240 V)/454,4 V (sistema 384 V) | |||||
| Tensão de proteção de carregamento | 120 V (sistema 96 V)/240 V (sistema 192 V)/270 V (sistema 216 V)/300 V (sistema 240 V)/480 V (sistema 384 V) | |||||
| Promova a tensão de recuperação | 105,6 V (sistema 96 V)/211,2 V (sistema 192 V)/237,6 V (sistema 216 V)/264 V (sistema 240 V)/422,4 V (sistema 384 V) | |||||
| Compensação de temperatura | -3mV / ℃ / 2V (25 ℃ é a linha base) (opcional) | |||||
| Modo de carregamento | Rastreamento de ponto de potência máxima MPPT | |||||

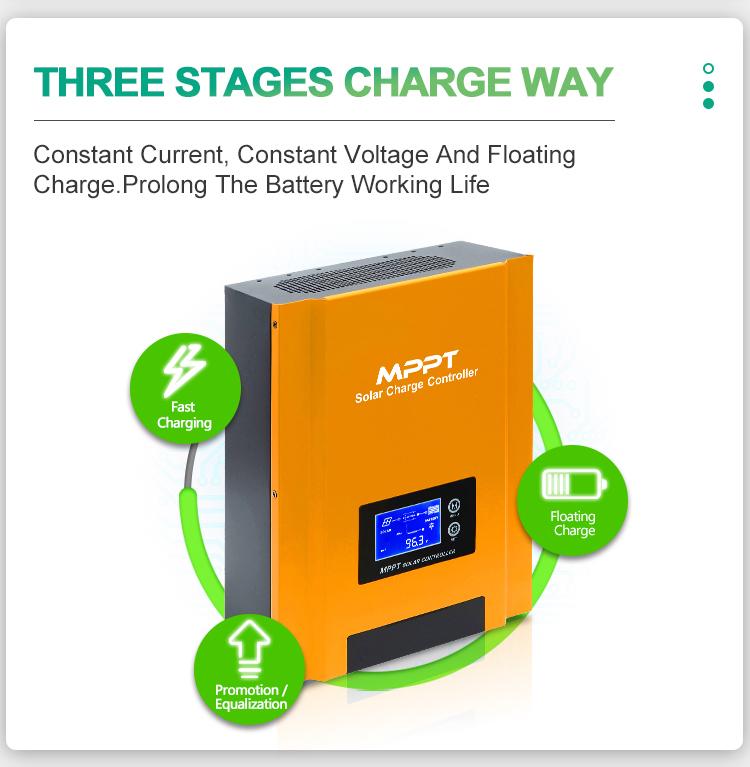

| Método de carregamento | Três estágios: corrente constante (MPPT); Voltagem constante; carga flutuante | |||||

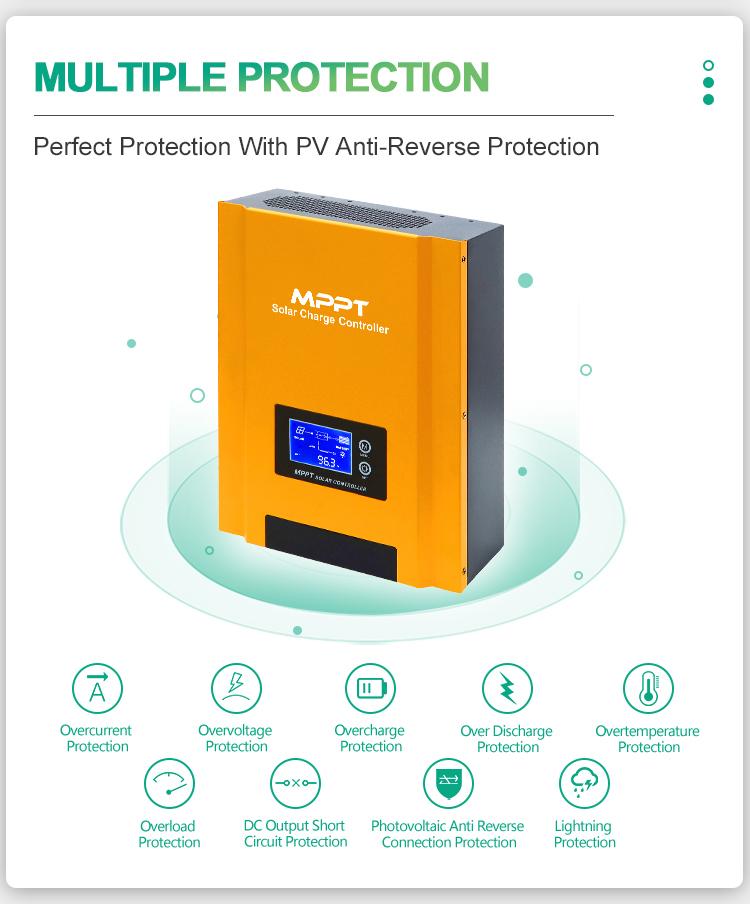

| Proteção | Sobretensão/subtensão/sobretemperatura/proteção anti-reversa fotovoltaica e bateria | |||||
| Eficiência de conversão | >98% | |||||
| Eficiência de rastreamento MPPT | >99% | |||||
| Tamanho da máquina (L*W*Hmm) | 315*250*108 | 460*330*140 | 530*410*162 | |||
| Tamanho do pacote (C*L*Hmm) | 356*296*147(1 unidade) 365*305*303(2 unidades) | 509*405*215 | 598*487*239 | |||
| N.W(kg) | 4,5(1 unidade) | 5,6(1 unidade) | 13,5 | 15 | 22.6 | 26,5 |
| GW (kg) | 5.2(1 unidade) | 6,3(1 unidade) | 15 | 16,5 | 24,6 | 28,5 |
| Mostrar | LCD | |||||

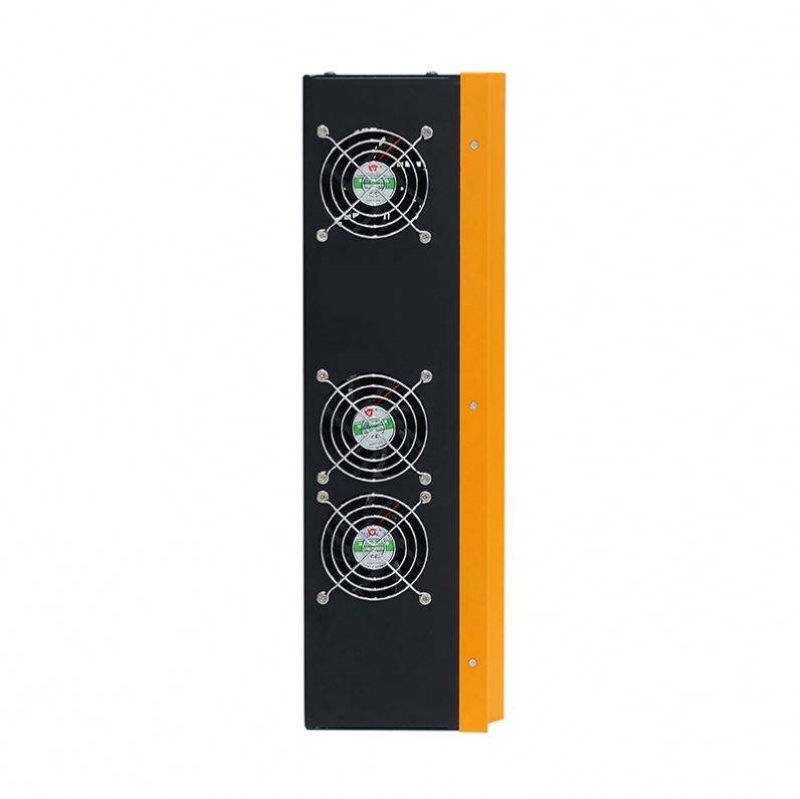

| Método Térmico | Ventilador de resfriamento com controle inteligente | |||||
| Tipo de proteção mecânica | IP20 | |||||
| Temperatura de operação | -15℃~+50℃ | |||||
| Temperatura de armazenamento | -20℃~+60℃ | |||||
| Elevação | <5000m(Dreating acima de 2000m) | |||||
| Umidade | 5%~95%(Sem condensação) | |||||
| Comunicação | RS485/APP (monitoramento WIFI ou monitoramento GPRS) | |||||
Perguntas frequentes
Q1: Qual é a finalidade do controlador solar?
A1: O controlador solar é usado para ter carga solar para a bateria. Quando o painel solar gera energia solar, o controlador solar armazena a energia solar nas baterias.
Q2: MPPT ou PWM, qual devo escolher?
A2: O PWM pode obter cerca de 80% de energia solar do painel solar, o mppt pode obter cerca de 99% de energia solar. Sistema solar pequeno (1kw ou menos de 1kw) recomenda usar pwm, o preço é mais barato que mppt. Se precisar de alta eficiência para armazenar energia solar, recomende mppt.

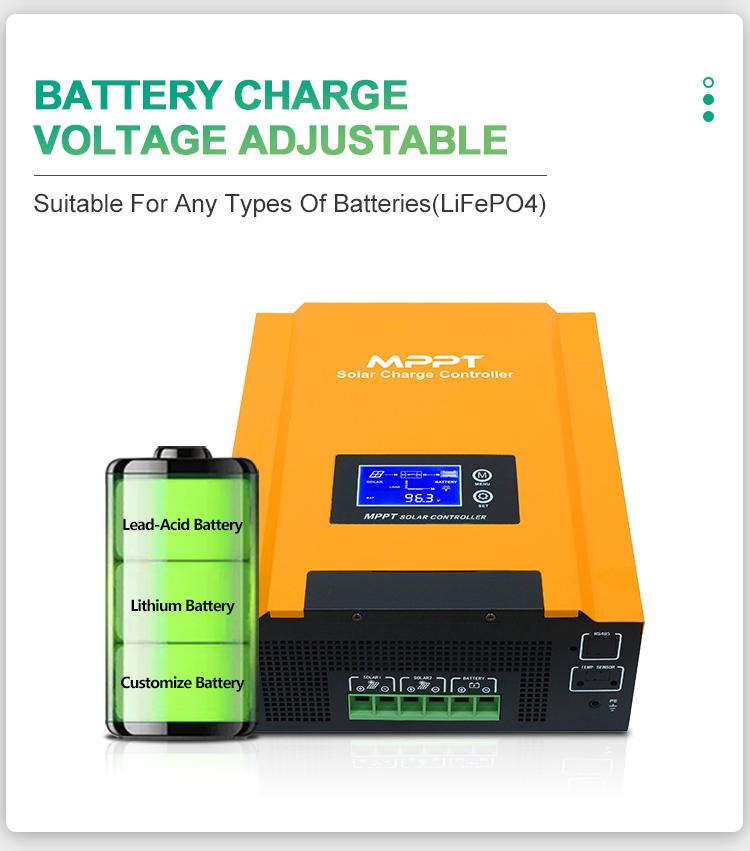

Q3: Podemos usar baterias de lítio para este controlador de carga solar MPPT?
A3: Sim, a tensão de carga da bateria do MPPT pode ser ajustável, adequada para a maioria dos tipos de bateria.
Q4: Qual é o método de carregamento do MPPT?
A4: O MPPT usa três estágios de carga: corrente constante, tensão constante e carga flutuante. Prolongue a vida útil da bateria.
Q5: O MPPT possui função de conexão anti-reversa?
A5: Sim, o MPPT possui proteção anti-reversa fotovoltaica.
